수원 율전동 오피스텔 半 건식난방 시공사례

작년 이맘쯤 (2020년 3월 4일) 오늘과 비슷하게 날시처럼 그 닥 날씨가 좋치 않은 수원시 장안구 모습입니다.

모든게 현실상황 때문으로 돌려보지만 하루라도 빨리 일상이 자유로운 평일로 돌아갔으면 좋겠습니다.​

와중에 오늘은 수원장안구 오피스텔 한층복도를 건식온수바닥난방으로 시공을 한 사례입니

다.​

본 현장은 3가지 특이점이 있습니다.

​

첫째는, 오피스텔 제일 고층의 한층 4개실 방을 한가구원이 통째로 사용할려고 복도에 온수바닥난방을 설치한다는것이고

둘째는, 이를 위해 두번째 세대에 가스보일러를 설치하고 보일러에서 메인배관을 천정으로 연결하여 복도 끝쪽 화장실에 설치할 온수분배기까지 연결한 것이고

세째는, 건식난방이 아닌 반 건식난방상태로 시공한것입니다.​

(참고) 半 건식이란 건식난방 (온수패널+PE-Xa+열전도강판 또는온돌보드) 시스템중 일부분인 온수패널위 열전도강판(또는 온돌보드)을 덮지 않고 미장/방통을 치는것을 말합니다.​

4개의 오피스텔 개별실을 한 세대가 통째로 전용하여 사용하기위해 복도가 실내로 변하는것이죠.

굿 아이디어라고 생각이 듭니다.

​

​1. 보일러실에서 메인배관 빼서 온수분배기까지 연결작업​

기존 4개실용 보일러에서 T자 따서 복도 바닥난방용 배관 연결설치​

두번째 방의 보일러실-실내 천정 배관​

복도천정으로 메인배관 설치하기

 ​2. 한층 4실 복도 반 건식난방 설치하기​

한 층 4실 연결 복도부분​

복도 바닥에 건식온수패널 배치하기​

각실과 복도 연결바닥 평탄도 일부 보정작업​

아래 사진 왼쪽 복도 시작점 / 오른쪽 사진 복도 끝점부분​

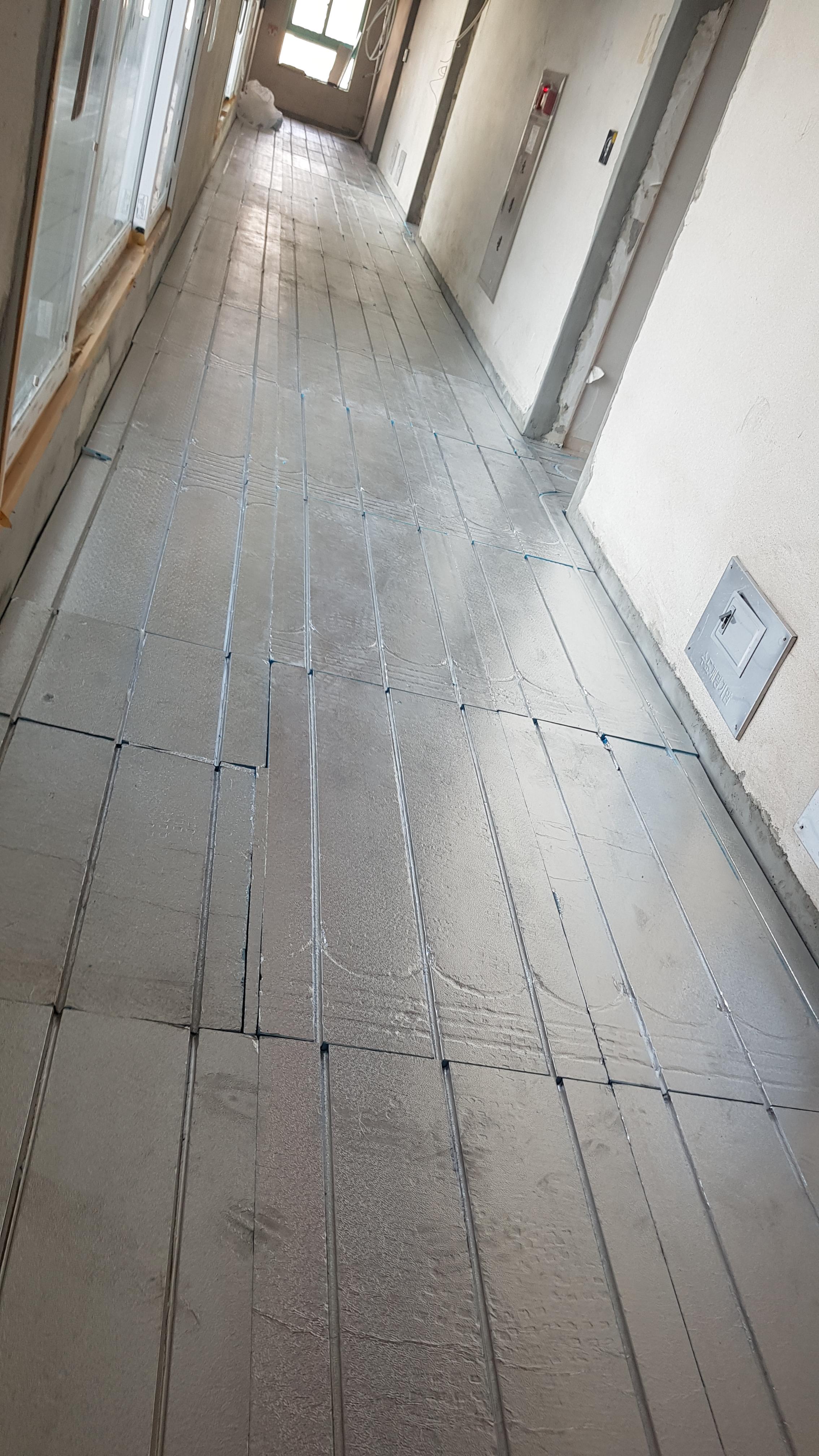

온수패널 배치하고 난방코일 삽입하기​

한세대가 사용하니 원래는 옥상인듯한데 그 곳에 부분적으로 테라스를 설치하려는듯~​

2번째 방 보일러실에서 뺀 메인주름관 배관 복도 끝쪽 온수분배기에 연결하고 바닥난방 배관 연결완료​

온수패널간 테이핑 처리하기

(방통시 들뜸 최소화조치)

​

본 현장공사는 여기까지입니다.

즉, 이렇게 반 건식난방 (온수패널위 마감재인 열전도강판 또는 온돌보드 제외)후 이 위에 방통(미장모르타르)공사를 하는것입니다. 그 이유는 높이 조절을 몰탈로 하려는 것 입니다.

■시공 면적 : 15평

■시공제품 : (바다난방) 25mm엠보심 알루미늄 호일시트 XPS 온수패널 + 12mm 엑셀파이프 + 3구 온수분배기

(메인배관 빼기) 4방 보일러에서 T형 메인 주름관 25m 리튼/서플라이 천정으로 빼서 설치

■시공일 : 20년 3월 4일

■시공장소

제일오피스텔

경기도 수원시 장안구 율전동 99-21

​본 현장은 아래 사진의 오른쪽 반건식난방 시공으로 진행되는 현장이었습니다.





​해가 많이 길어진것 느끼시죠?

하루라도,한시라도 빨리 그저그런 날이더라도 일상으로 돌아가기를 함께 바래보면서~
