서초구 양재동 OO외대대학원 어린이집 5층 250평 예스온 건식난방 25A공법 시공사례 〈1〉

또다른 한주가 시작됩니다. 안녕하세요? 예스온난방 본사 입니다.

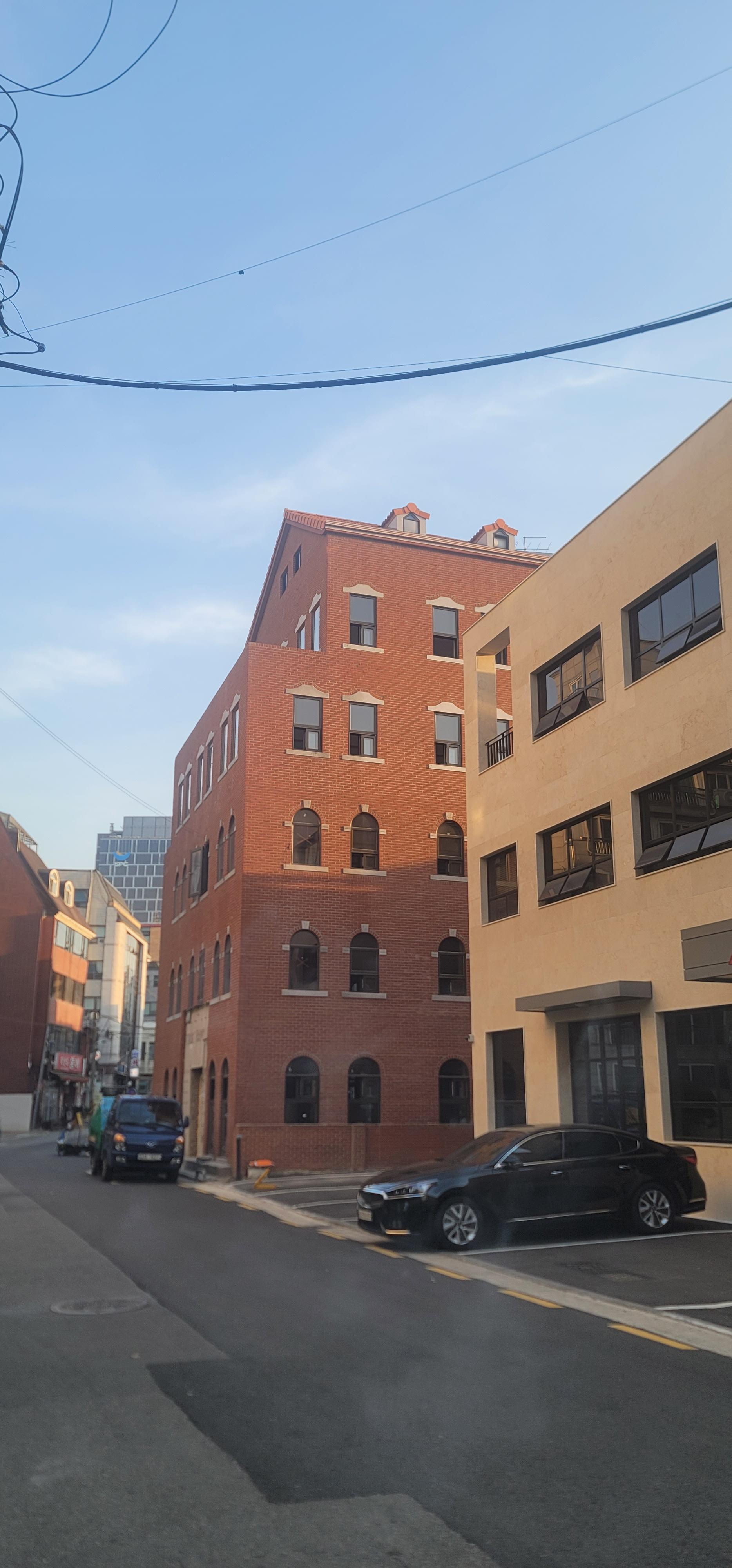

오늘은 서초구 양재역 주변 어린이집 용도의 5층 건물 전층에 건식난방 공사를 소개합니다.

​

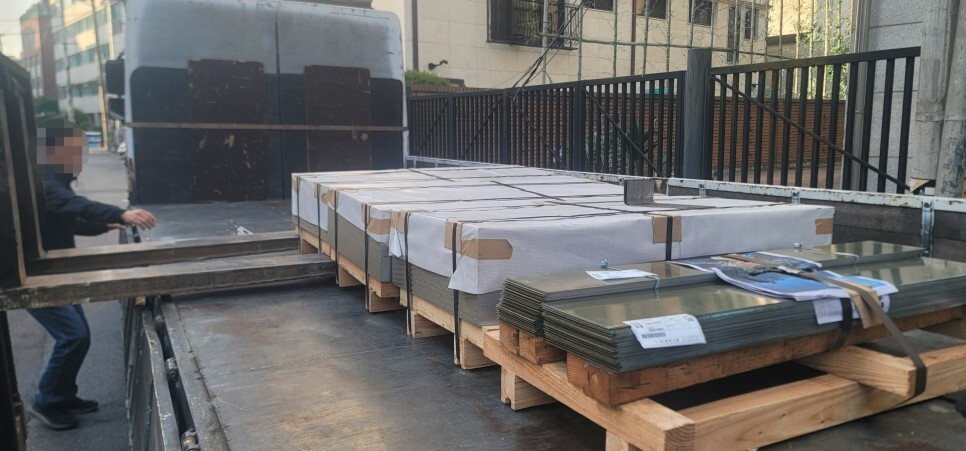

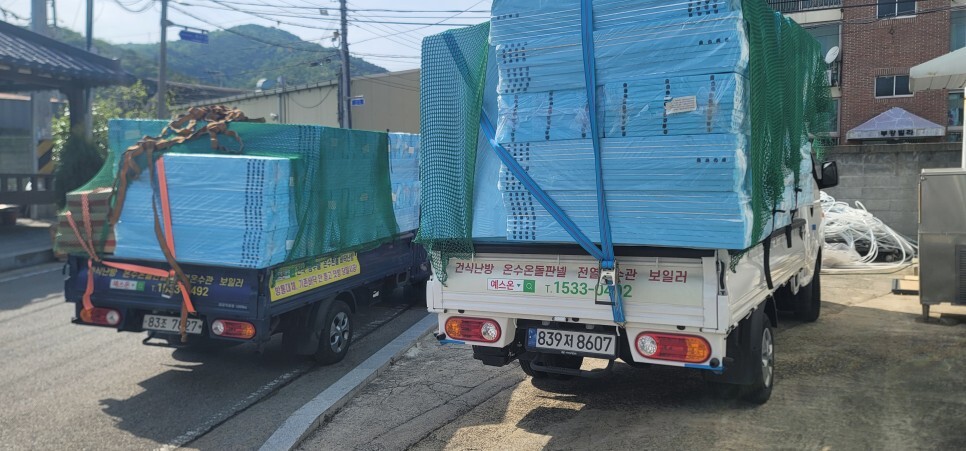

현장에 시공될 예스온 건식난방 25A공법의 자재구성 및 공장 출발부터 현장 도착 사진입니다.

(온수패널 1톤 3대, 강판 5톤 1대, 엑셀파이프 1톤 1대)

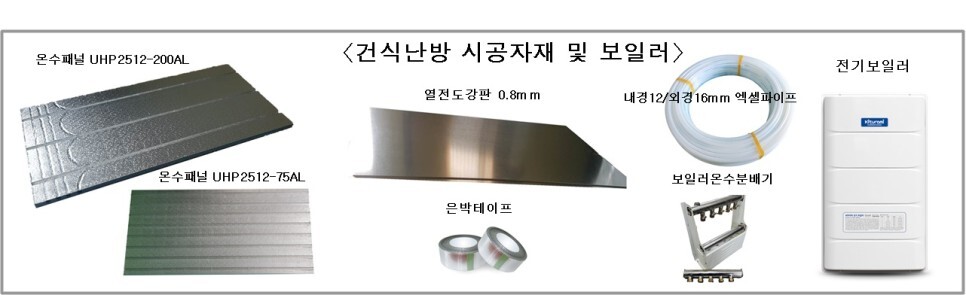

당 현장에 사용한 예스온 건식난방 자재 세부 내역입니다.

〈온수패널 두께는 25mm + 내경12A엑셀 + 0.8mm아연도금강판 + 12A온수분배기 +전기보일러〉

시공두께는 약 26mm

​

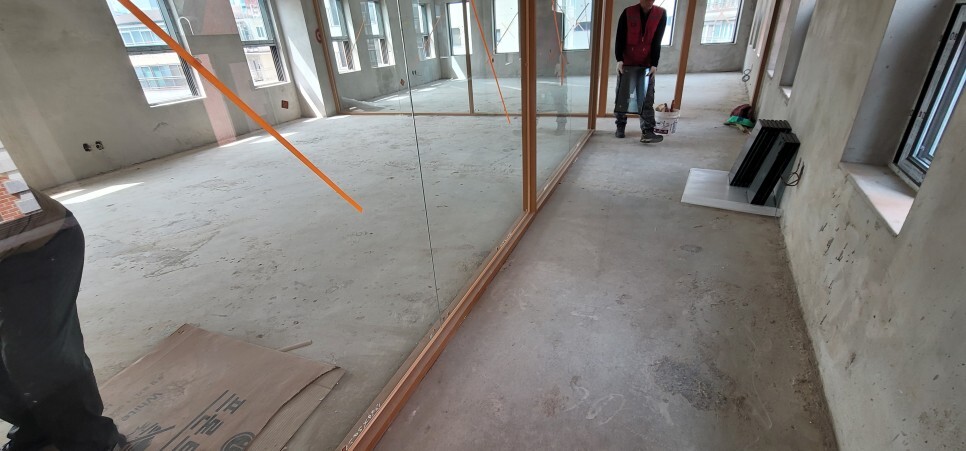

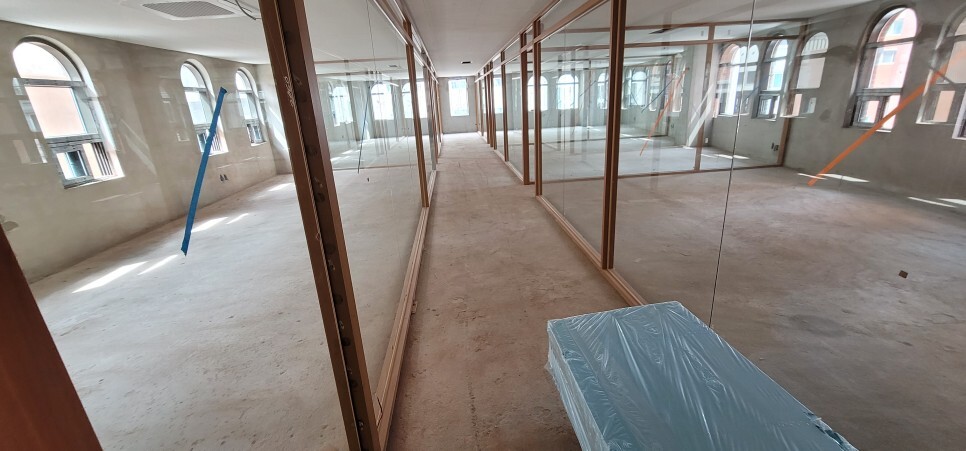

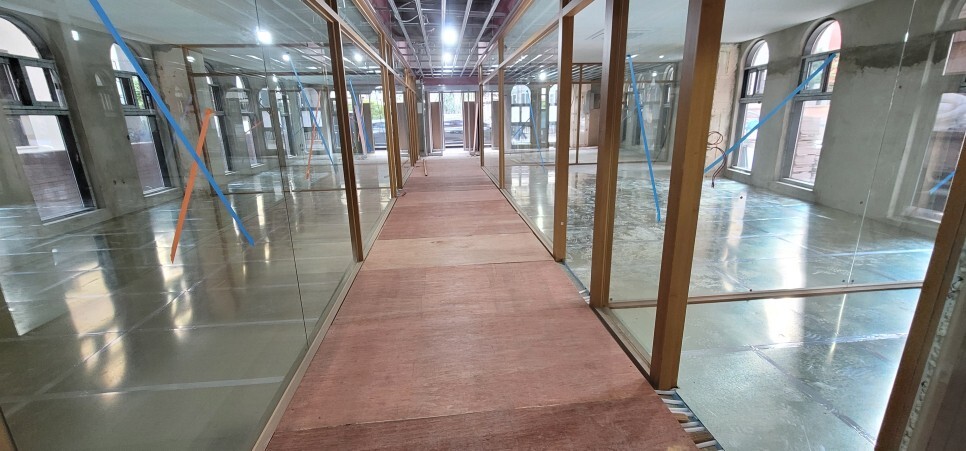

〈 공사 전 바닥 상태〉

5층의 건축물로 각 층 모두 콘크리트 바닥 상태로 이물질등을 제거하고 청소를 먼저하고

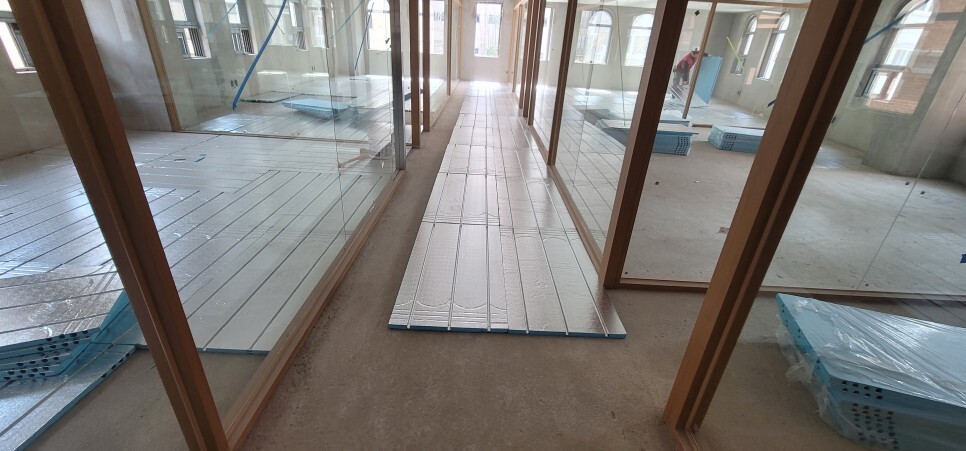

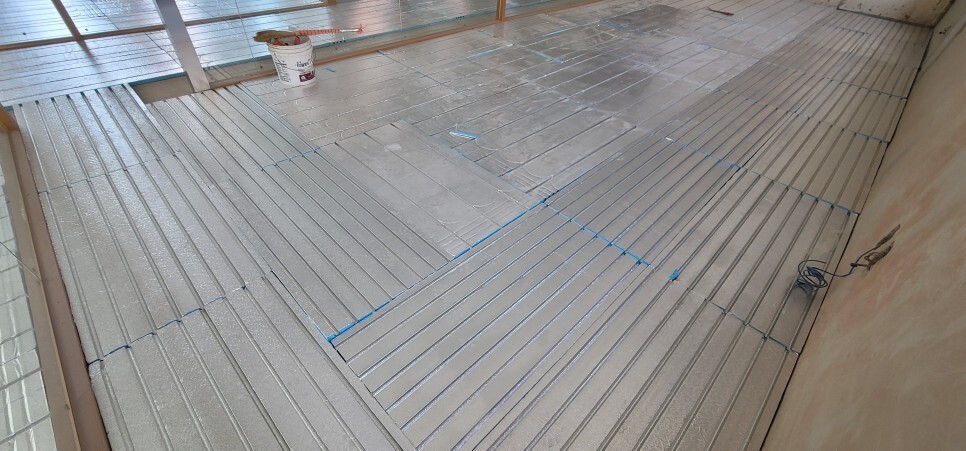

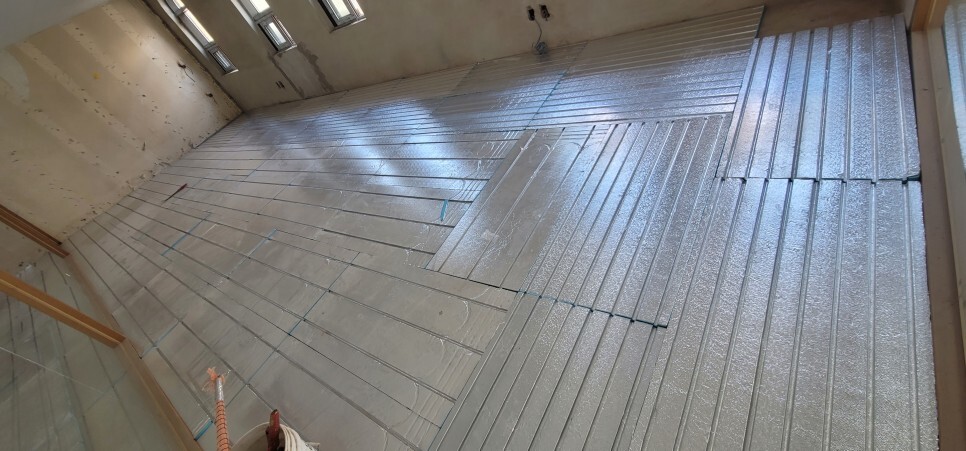

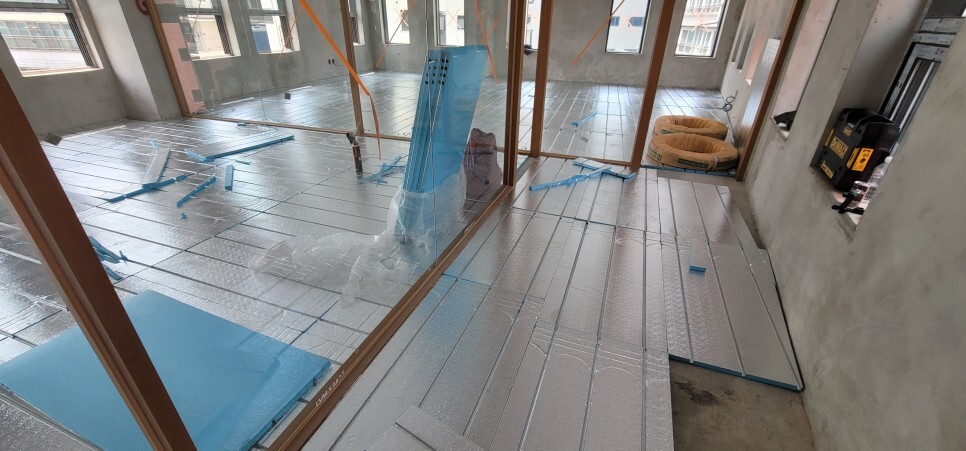

〈1. 온수패널 바닥 배치〉

25mm두께의 고압축 압출법 XPS소재 위에 열전도율이 탁월한 100% 엠보싱 알루미늄호일이 부착된

예스온 특허 온수패널을 전층, 전 바닥에 배치합니다.

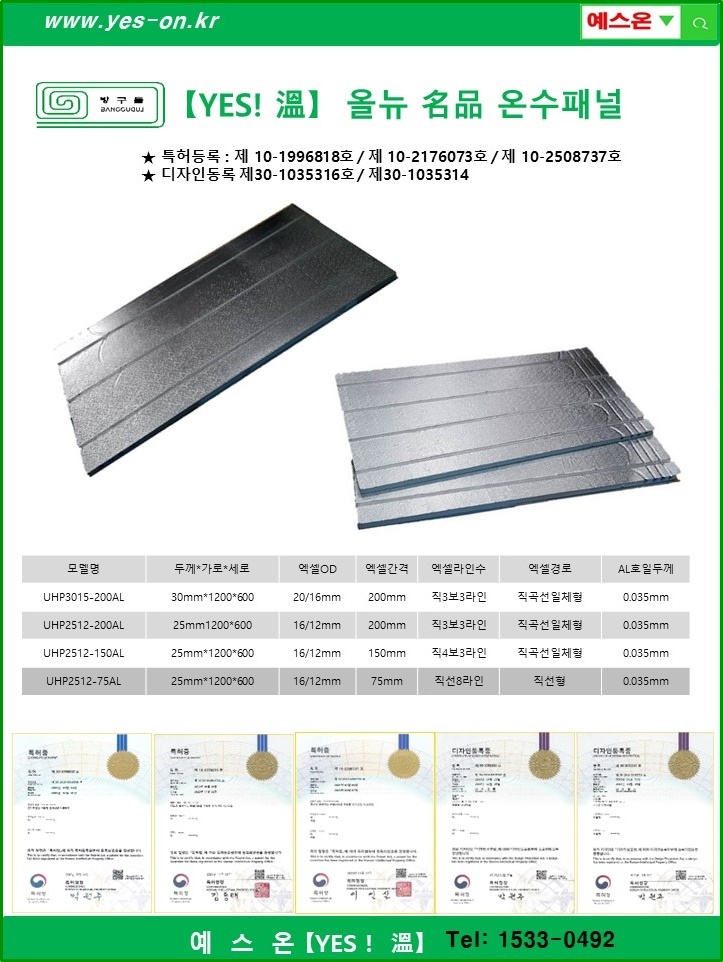

각 층별 면적이 다소 차이는 나지만 평균 50평이상으로 분배기가 한 쪽 방향에 설치됨으로 각층에 구분된 각 교실별로 엑셀파이프(공급/환수)가 온수분배기 방향으로 와야 함으로 엑셀경로 8라인 특수온수패널(모델명:UHP2512-75AL)이 사용되었습니다.





​

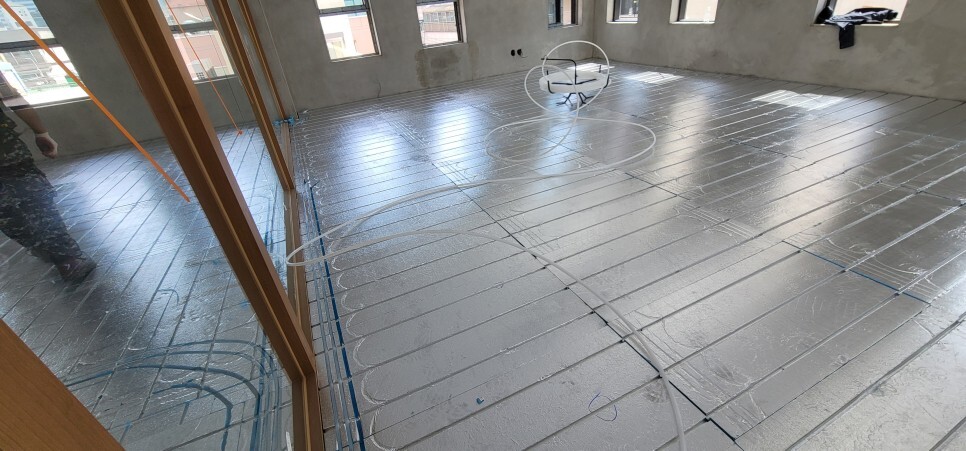

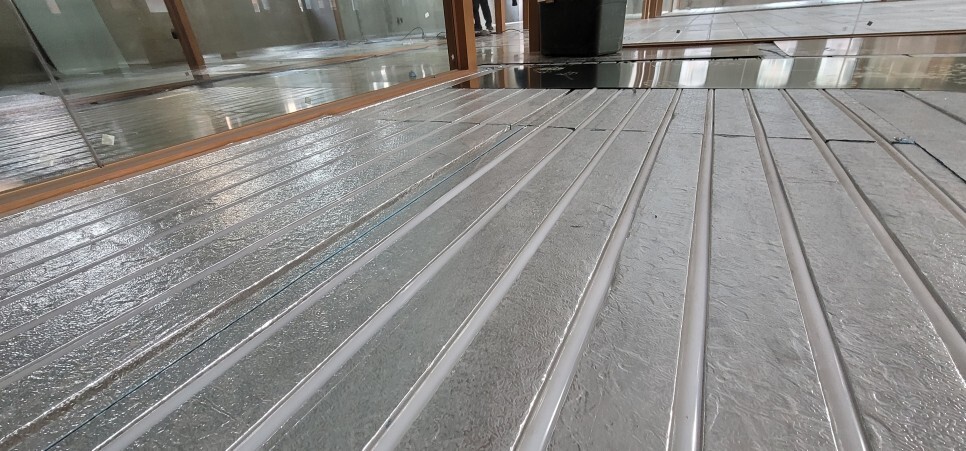

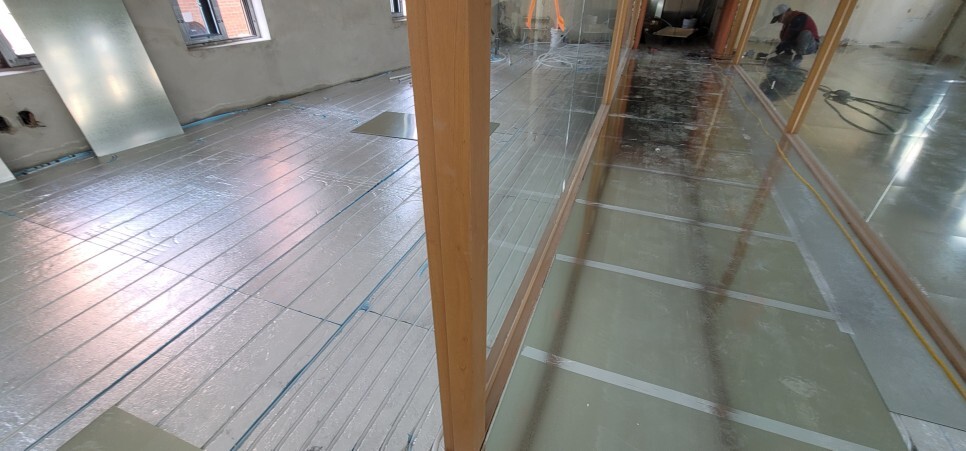

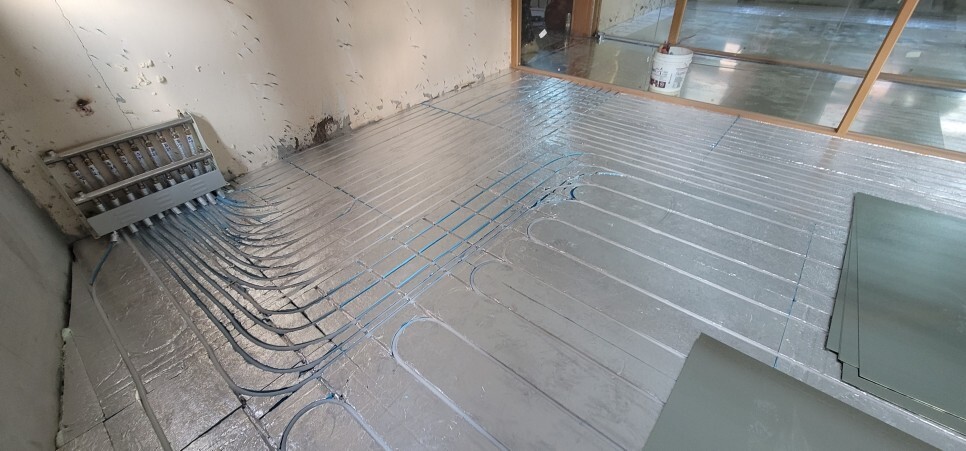

〈2. 온수패널 홈으로 엑셀파이프 돌리기〉

내경12mm/외경16mm로 온수패널 경로역시 외경기준16mm로 온수패널 간격은 온수패널 모델별로 상이하지만

난방효율은 엑셀호스를 감싸는 온수패널의 엠보싱알루미늄 호일등이 위 열전도강판에 고스란히 전달됨으로 매우 양호하게 됩니다.





​

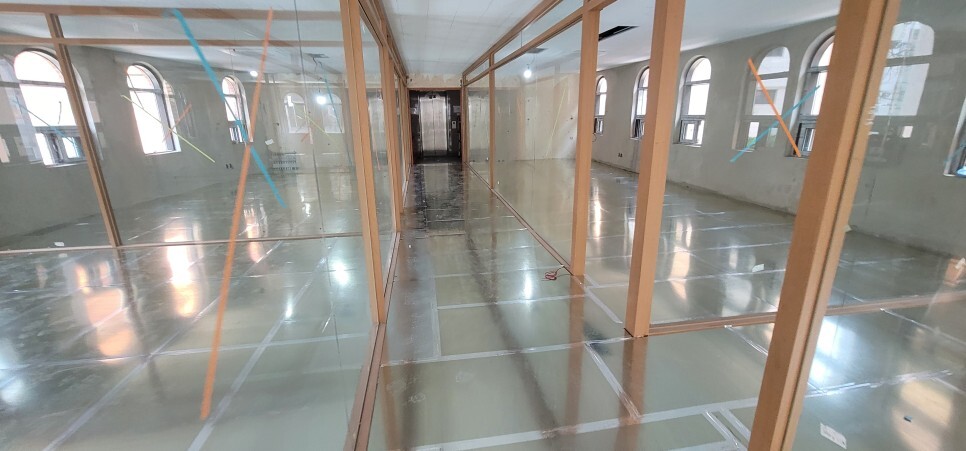

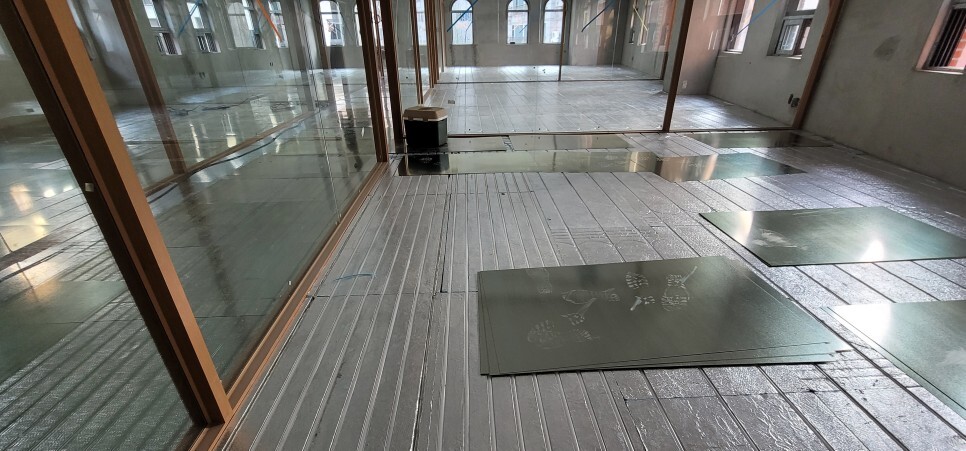

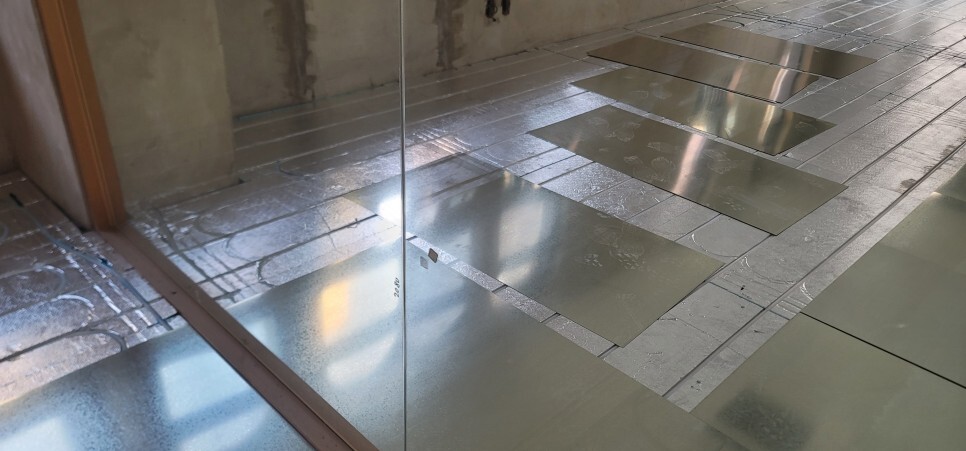

〈3. 온수패널/엑셀파이프 위 강판 덮기〉

본 현장은 건식난방 시공후 강화마루가 시공될 예정으로 열전도강판 두께를 0.8mm로 정했으며

저희 예스온 건식난방 온수패널은 강도가 강하고 위 강판과 온수패널이 접촉면이 99%이상으로 닿여 견고하게 됨으로

꿀렁이거나 꺼질 염려가 없습니다.

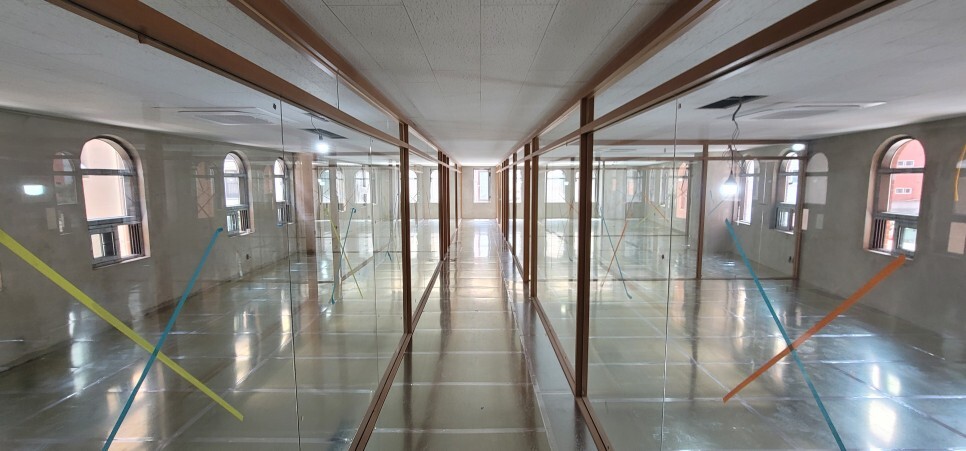

〈4. 열전도강판사이 고정테이프 부착〉

예스온 건식난방 25A/30A공법은 온수패널위에 열전도강판을 덮고 강판사이에 은박테이프로 고정하는 방식입니다.

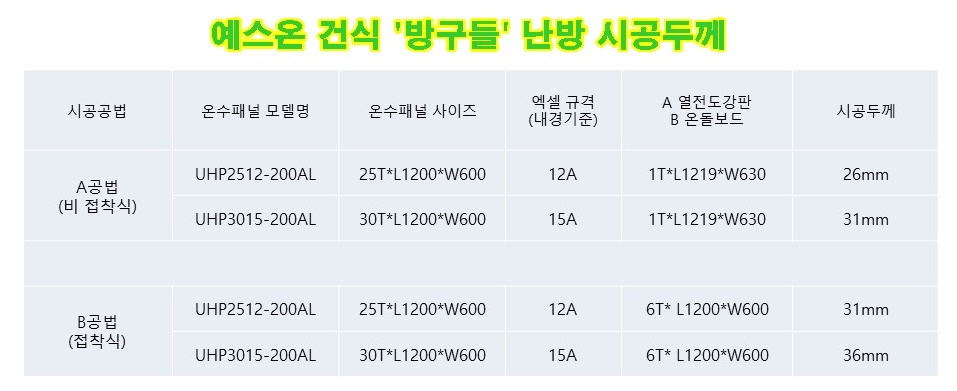

예스온 건식 '방구들' 난방은 건축물의 사용 용도와 마루마감(바닥)재 종류에 따라

적합한 시공자재 구성과 시공방법을 선택할수 있습니다.





​

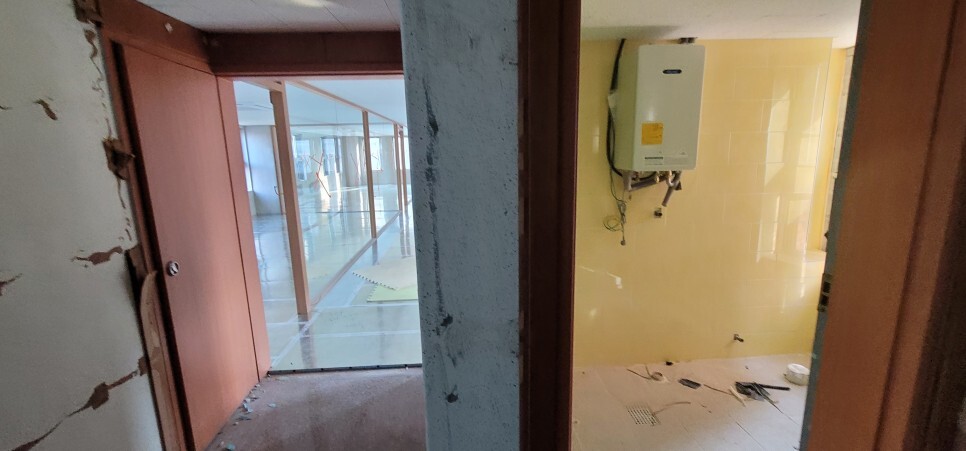

〈5. 보일러 설치와 온수분배기 연결작업〉

각 층별로 온수분배기를 각 1대 설치하고 출입구 계단(E/V) 옆 화장실 내벽에 전기보일러를 각층 1대를 설치합니다.





한 여름 날씨를 보인 휴일에 지쳐셨다면 한주가 더 힘드실수도 있겠지만

그래도 상큼한 아카시아 꽃 향기를 떠올리며 힘내 봐요!!

​

상세공사내역은 2편에 소개할께요. 감사합니다.

​
