포천시 공장숙소 건식전열온수관, 건식전기보일러 설치공사
안녕하세요? 예스온 ［건식온돌난방복합시스템］ 2가지를 혼용 설치한 현장소개입니다.

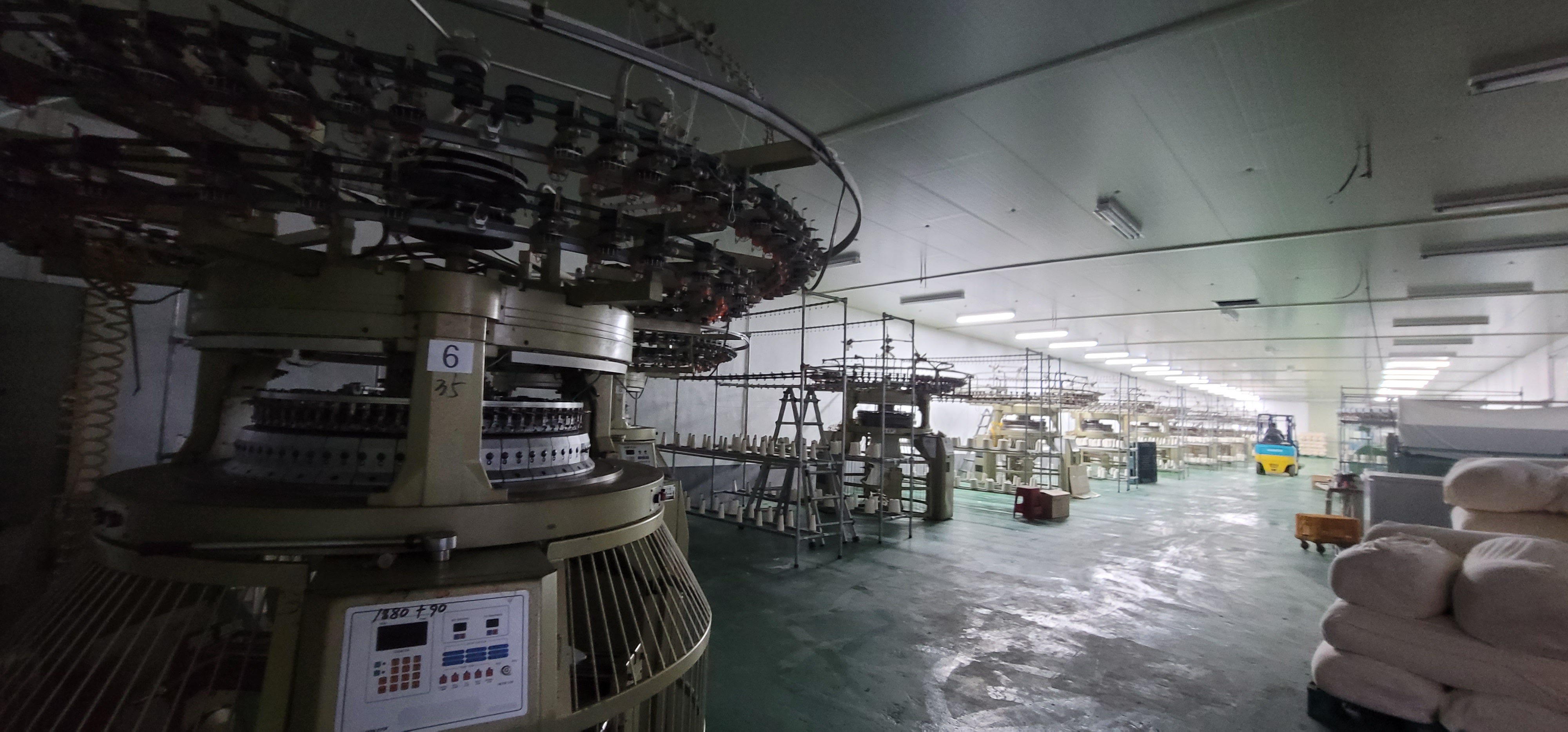

온돌바닥난방 공사방법은 여러가지입니다만 소개할 현장은 섬유공장의 외국인숙소와 가족 생활주거용 건물의
바닥난방을 현장 특성에 최적합한 바닥난방을 선택하여 시공한 사례입니다.

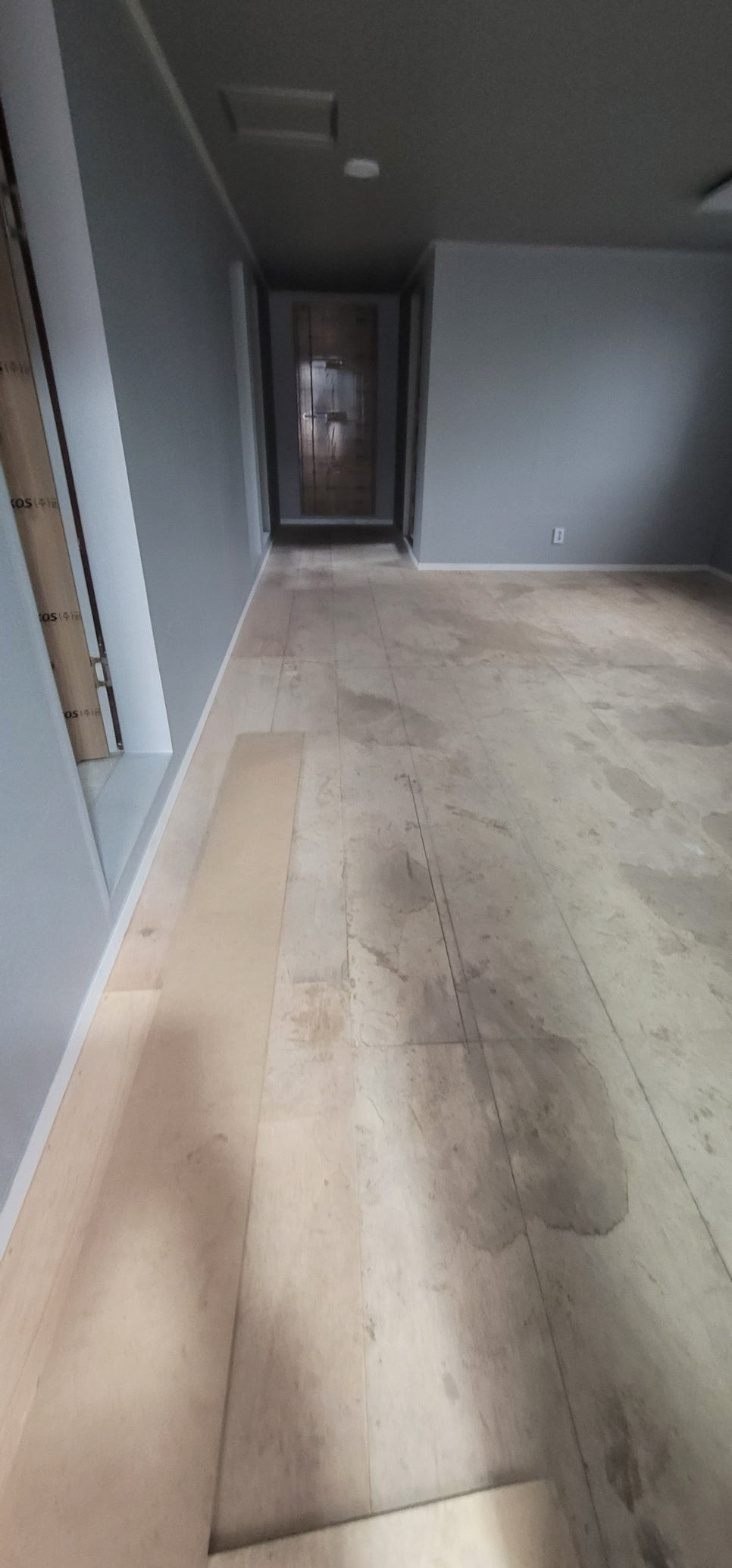

공장내 주거용 부분은 합판바닥 상태이며 숙소형 바닥은 비난방 시멘트 콘크리트 바닥상태로
거실주방 10평 2.8평 3실은 주인분 주거용, 2.8평 *6실은 외국인 기숙사로 사용할 예정
25B공법의 건식난방 합계면적 35.2평을 모두 동일하게 적용합니다.

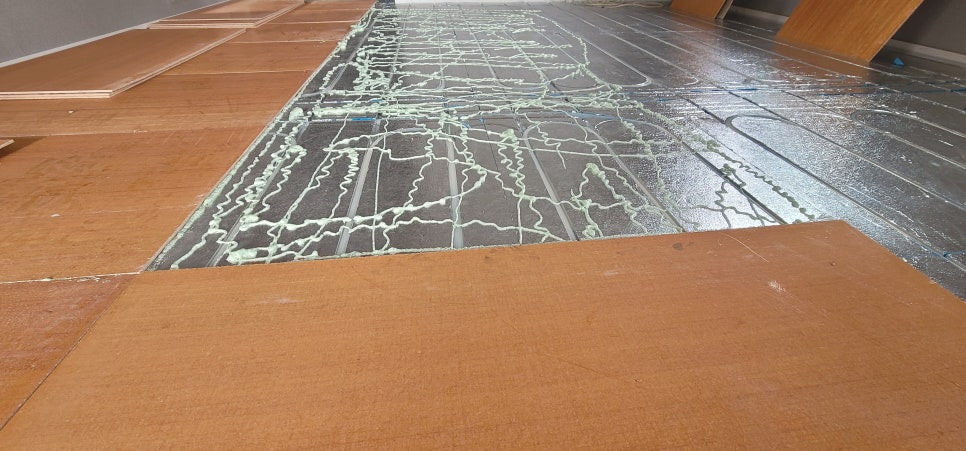

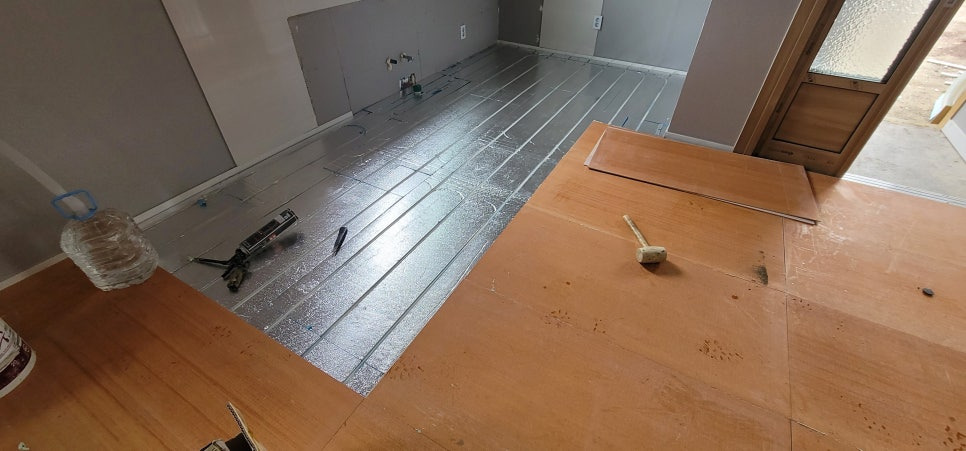

즉, 25T온수패널을 전 바닥에 깔고 그 위에 6T온돌보드를 접착합니다.
상이한 점은 온수패널속에 삽입되는 엑셀파이프와 보일러를 설치여부입니다.
거실주방 10평은 전기보일러를 설치하여 온수를 순환하는 방식이고

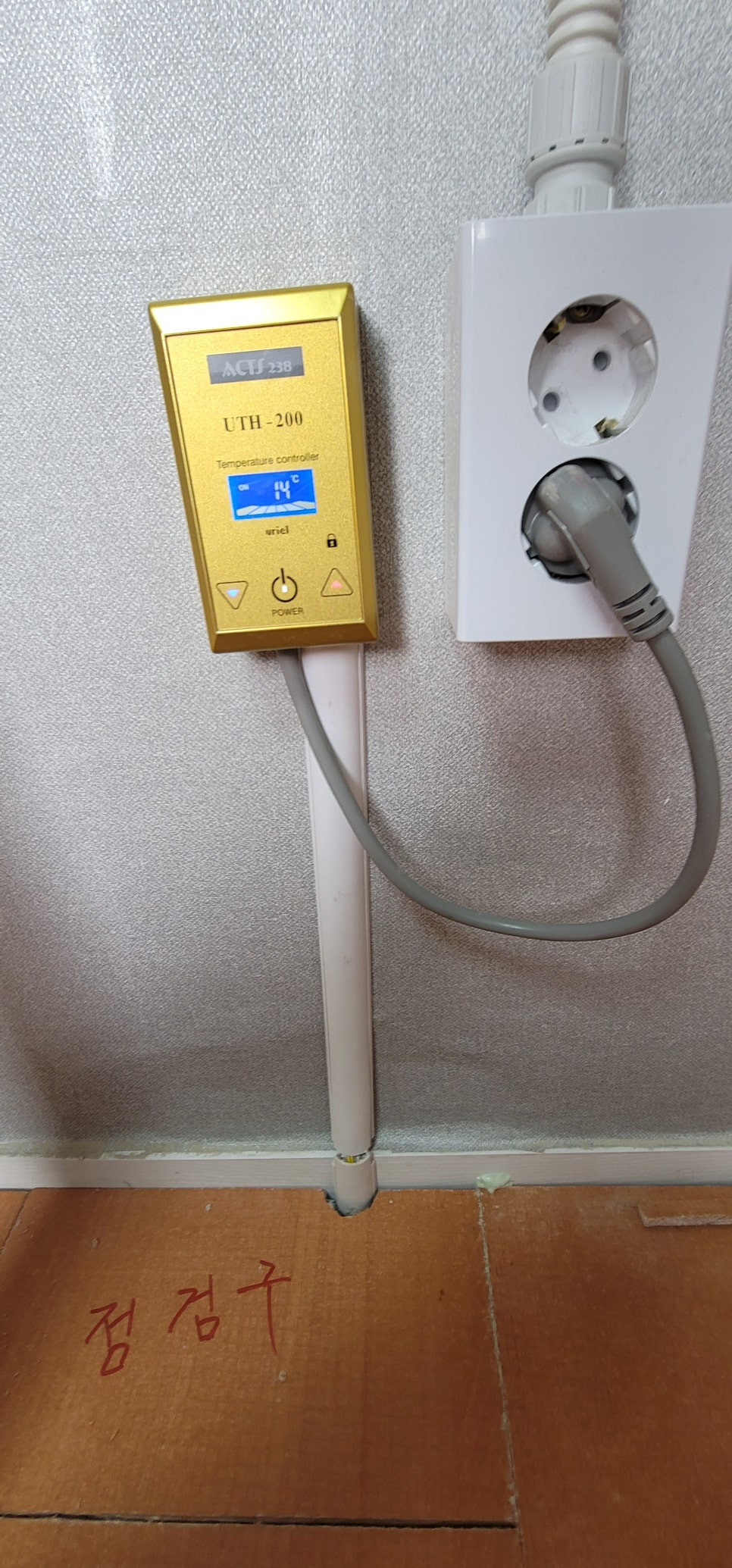

2.8평 9실은 열매체전열온수관을 돌리고 개별실 온도조절기를 설치하는 방식입니다.

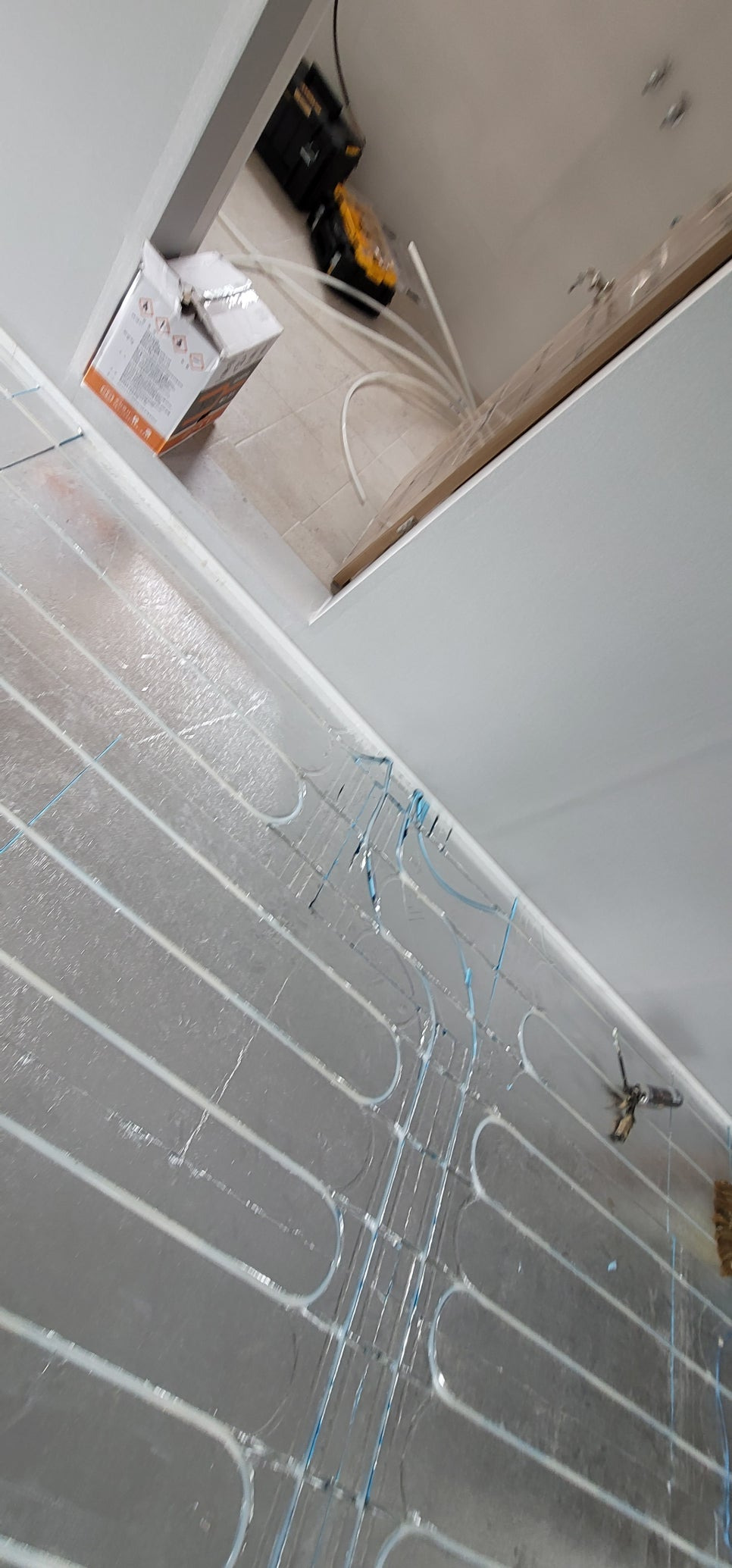

건식난방(온수패널+ 빈 엑셀파이프 +온돌보드) + 온수겸용전기보일러 + 온도조절기(각방온도조절가능)
건식난방 온수패널+ 열매체전열온수관 +온돌보드 + 각실 개별온도조절기

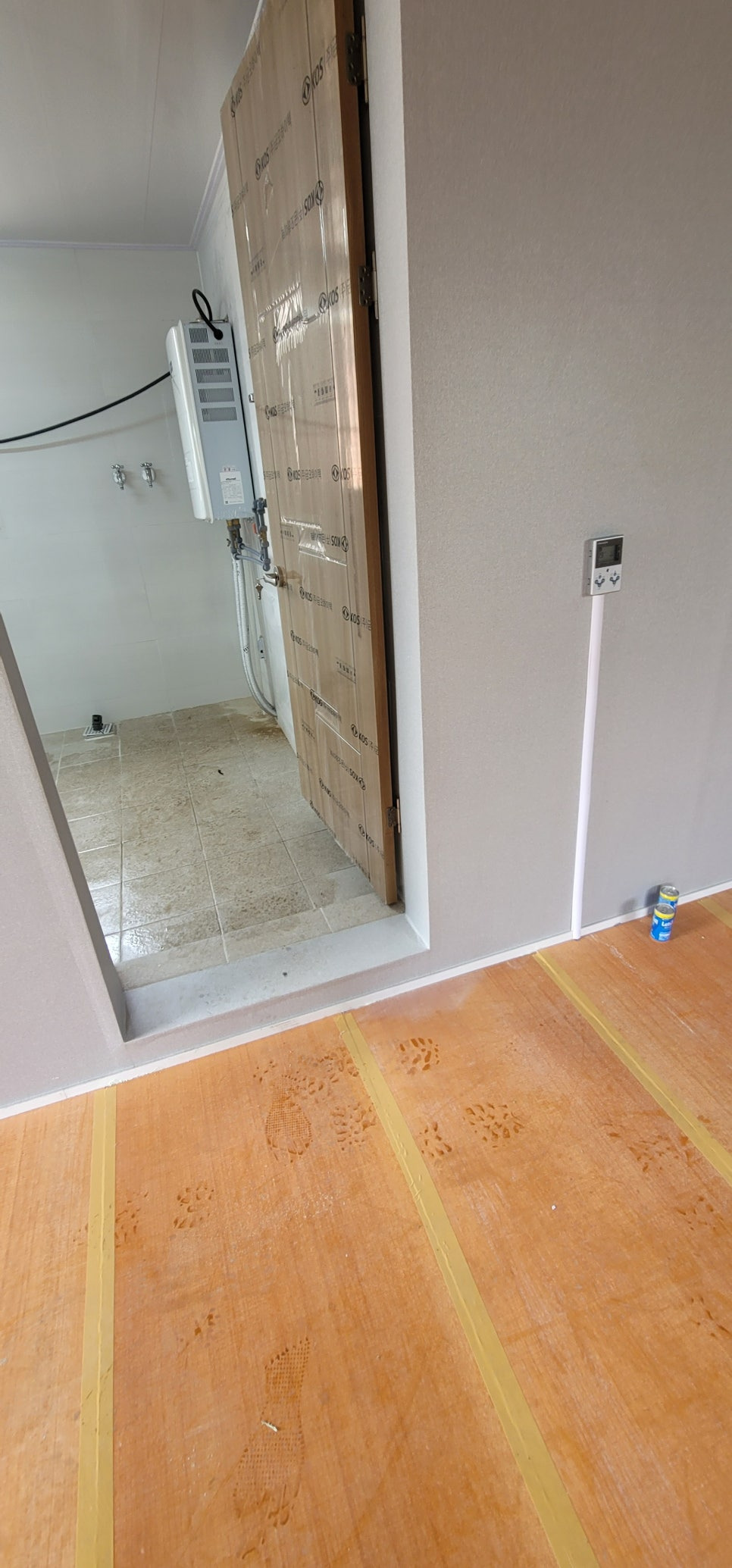

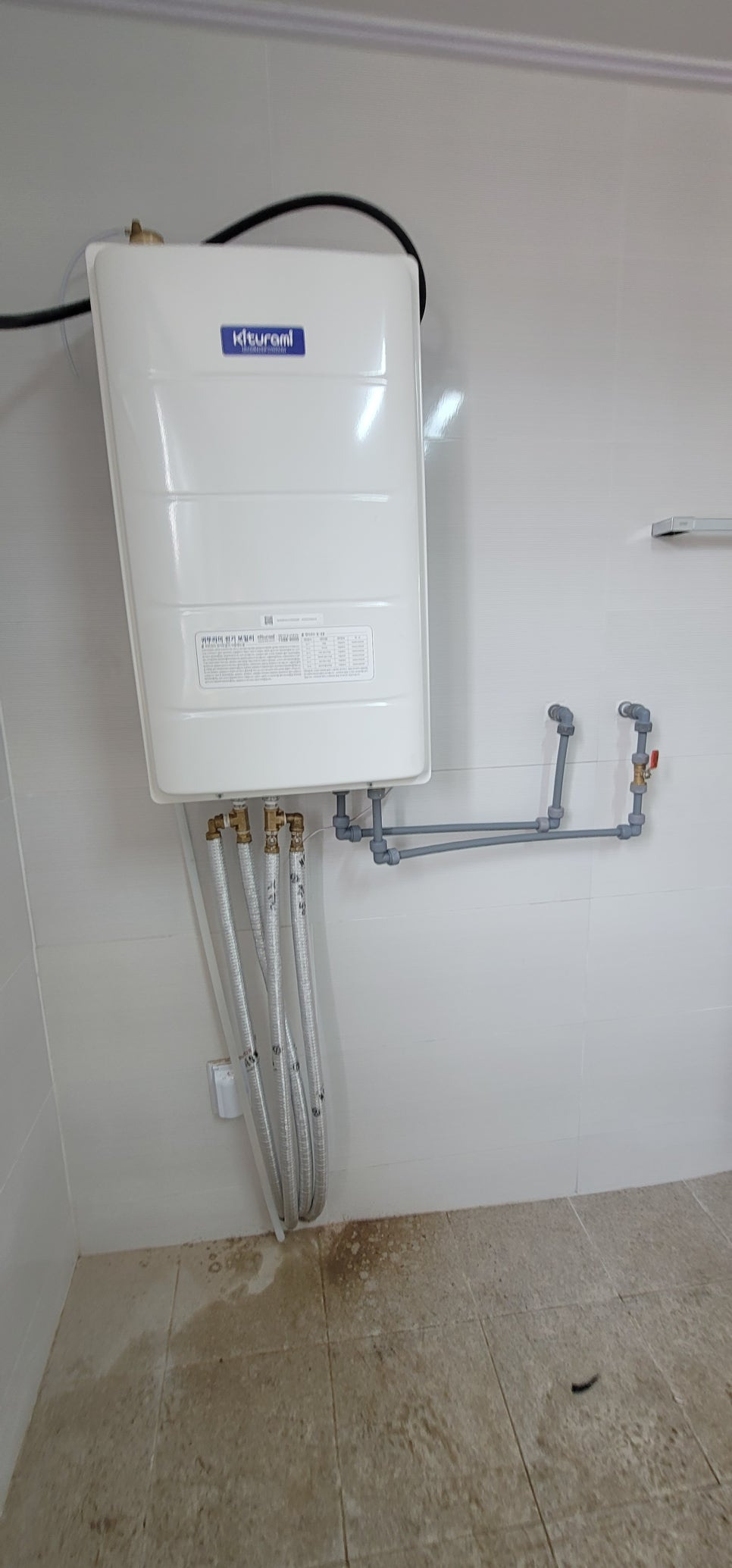

주인이 거주하는 식당겸용 부분 10평은 화장실과 접하여 주장과 화장실에 온수를 사용하여야 함으로 온수/난방 겸용
전기보일러를 설치하여 건식난방에 삽입된 엑셀파이프로 온수를 순환하는 방식을 선택하고
복도를 좌우로 배치된 2.8평 9실은 화장실이 복도 중앙 끝 부분에 설치되어있고 바닥 높이가 많이 차이가 남으로

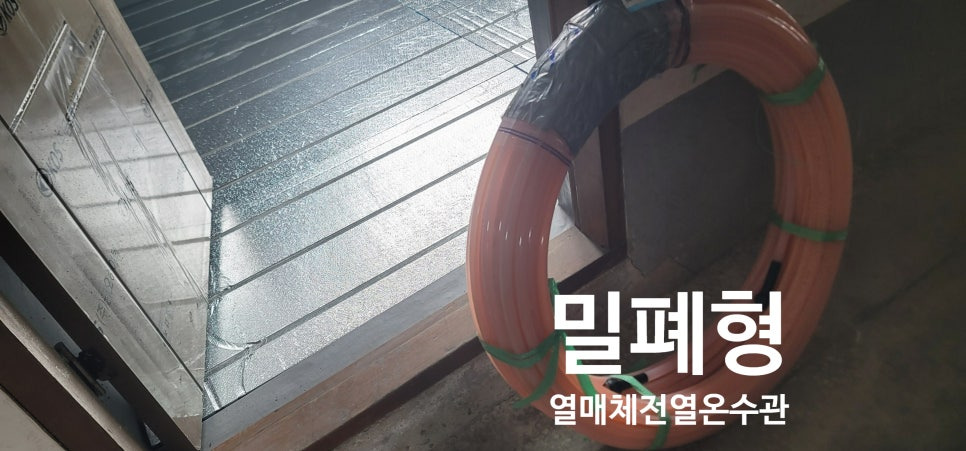

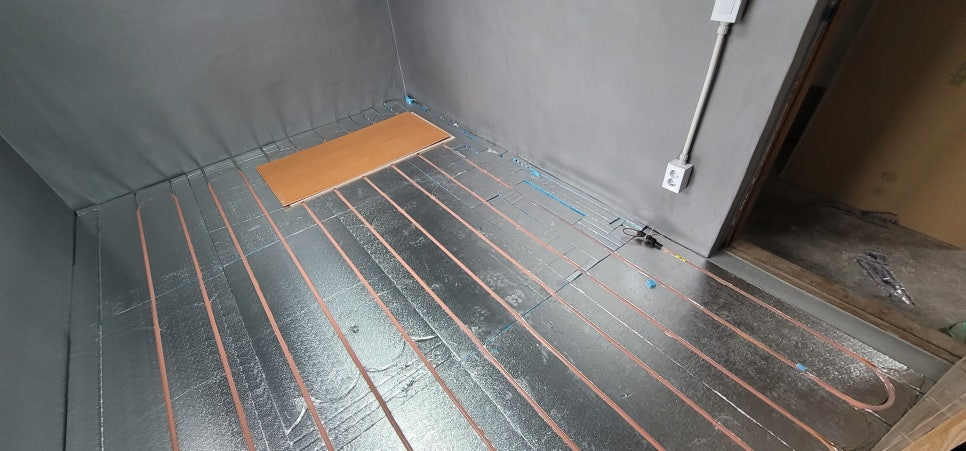

바닥난방부분은 건식난방 온수패널을 깔고 빈 엑셀파이프 대신 미리 엑셀파이프내에 열매체를 넣고 양끝을 밀폐한 열매체전열온수관을 돌리고 각 방별로 개별온도조절기를 설치하면 보일러기능을 하게됩니다.
---- 5평이하 건식난방 +소형난방 전용전기보일러 대용설치시 특징---
*건식난방 설치는 동일하나 소형난방전용 전기보일러 설치하느냐 또는 건식난방 +열매체전전열온수관을 설치하느냐 선택 가능
*보일러가 불필요하여 설치공간,가동소음 없고,난방 전용 전기보일러 설치시 물보충, 동파염려 없음
*전력소요량,난방유지비,훈훈청정 복사열등 전기보일러 설치시와 대등함
*건식난방 설치비용 동일하나 5평이하는 소형전기보일러 설치비용보다 열매체전열온수관 설치비용이 더 저렴합니다.
건축물의 바닥난방 사용용도와 난방을 할 현장의 현장의 구조에 따라 맞춤형 건식온돌난방의 최적 조합을
설계하여 드립니다.
바닥에 까는 온수패널은 고압축 단열소재로 전바닥에 동일소재를 사용함으로 제품변형이나 뒤틀림현상이 없으며
바닥으로부터의 냉습 오름을 차단하여 기본적 보온단열 효과를 발생하게 합니다.

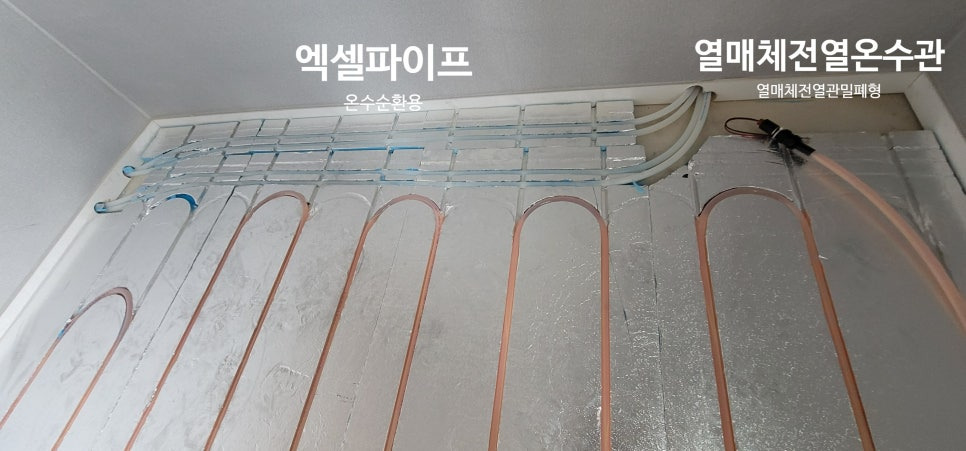

2가지 방법은 보일러 설치여부에 따른 것으로 온수패널위에 온돌보드를 접착하는 것은 동일하며
온수패널속에 빈 엑셀파이프가 들어가든 열매체전열온수관 역시 동일규격소재의 엑셀파이프를임으로

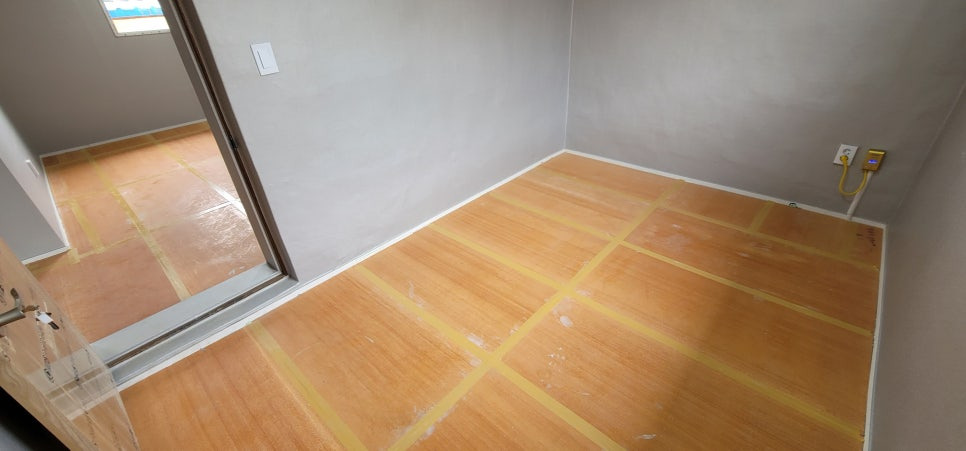

그 위에 99%이상 온돌보드를 접착하게되면 완전 일체화!
꿀렁임과 꺼짐 염려 놓으셔도 됩니다.
온수패널 엑셀 홈 경로가 오메가 형으로 엠보싱 알루미늄호일이 부착된 고압축 온수패널을 이용한
"건식난방 시공에 관한 특허"를 보유하고 있습니다.
온수패널과 온돌보드 접착하는 사이, 또는 엑셀파이프 굴곡부분등 다른 이종소재를 끼워넣거나 사용시 또는
난방코일의 유동으로 인한
소음발생 염려도 걱정 안하셔도 됩니다.

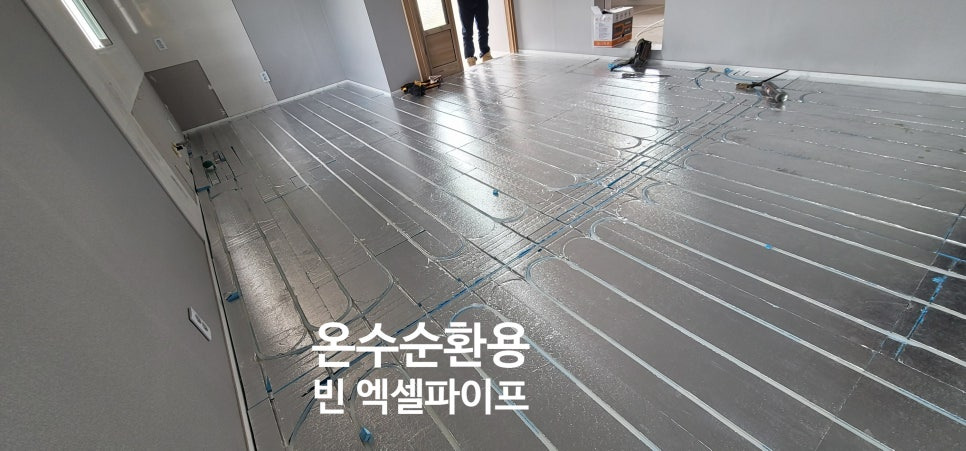

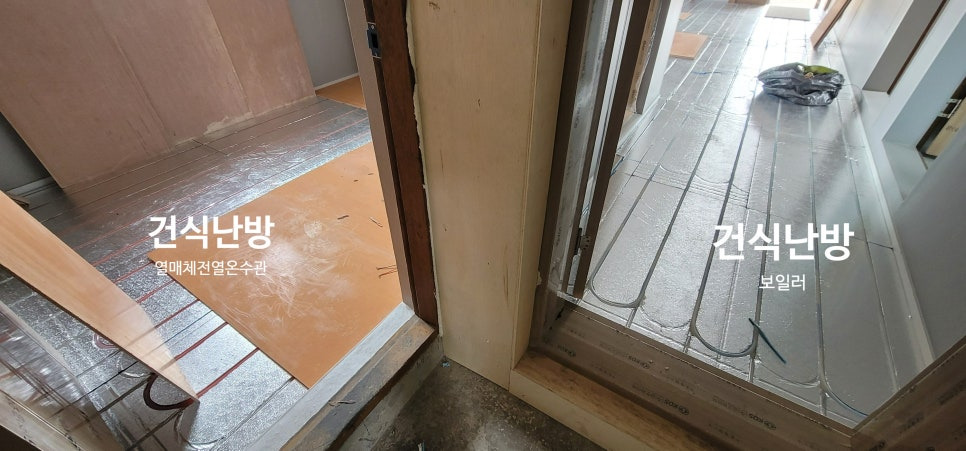

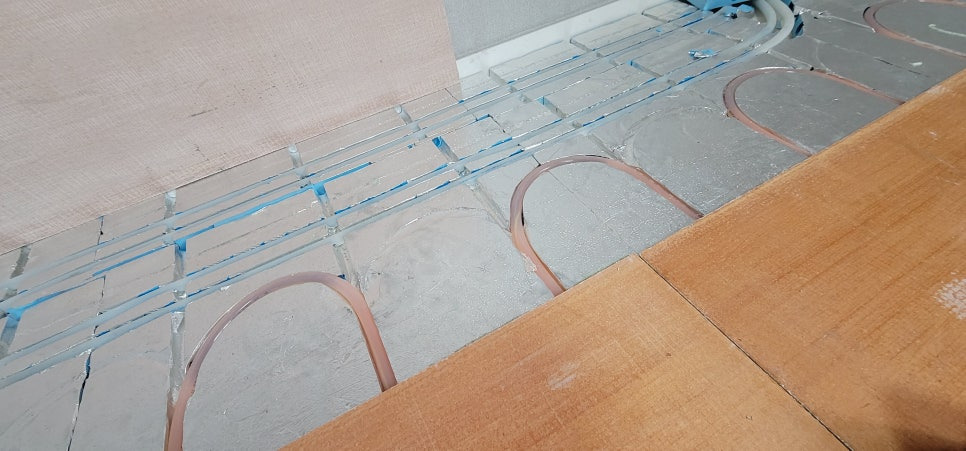

▲위 건식난방 +전기보일러

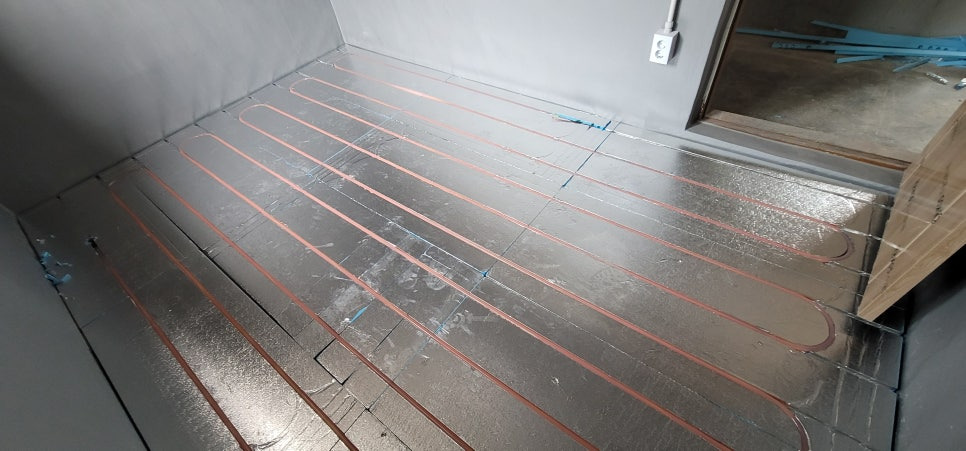

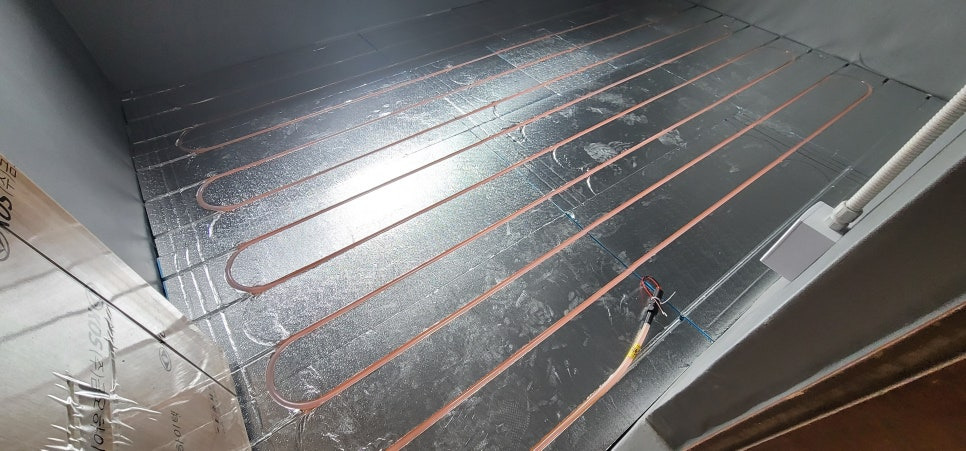

▼아래 건식난방 열매체전열온수관
예스온 건식난방 공사 내용
◆ 건식난방 적용 공법 : 25B공법 (시공두께 31mm)
◆ 공사내용

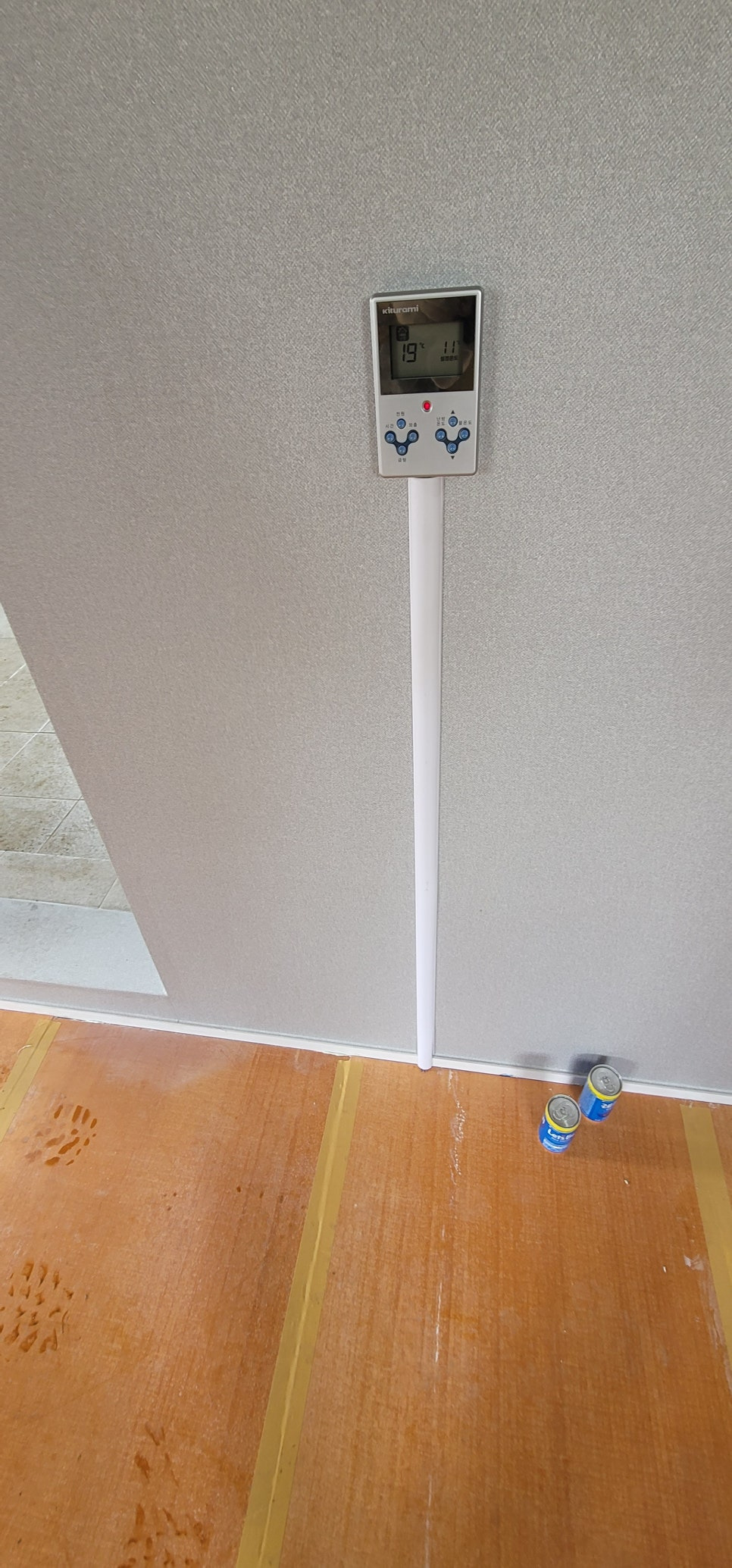

1. 건식보일러 : 35평 중 건식난방 10평에는 25T온수패널 + 내경12mm 엑셀파이프+ 6T온돌보드+ 6kw 온수난방겸용 전기보일러(온도조절기) +2난방 연결부속

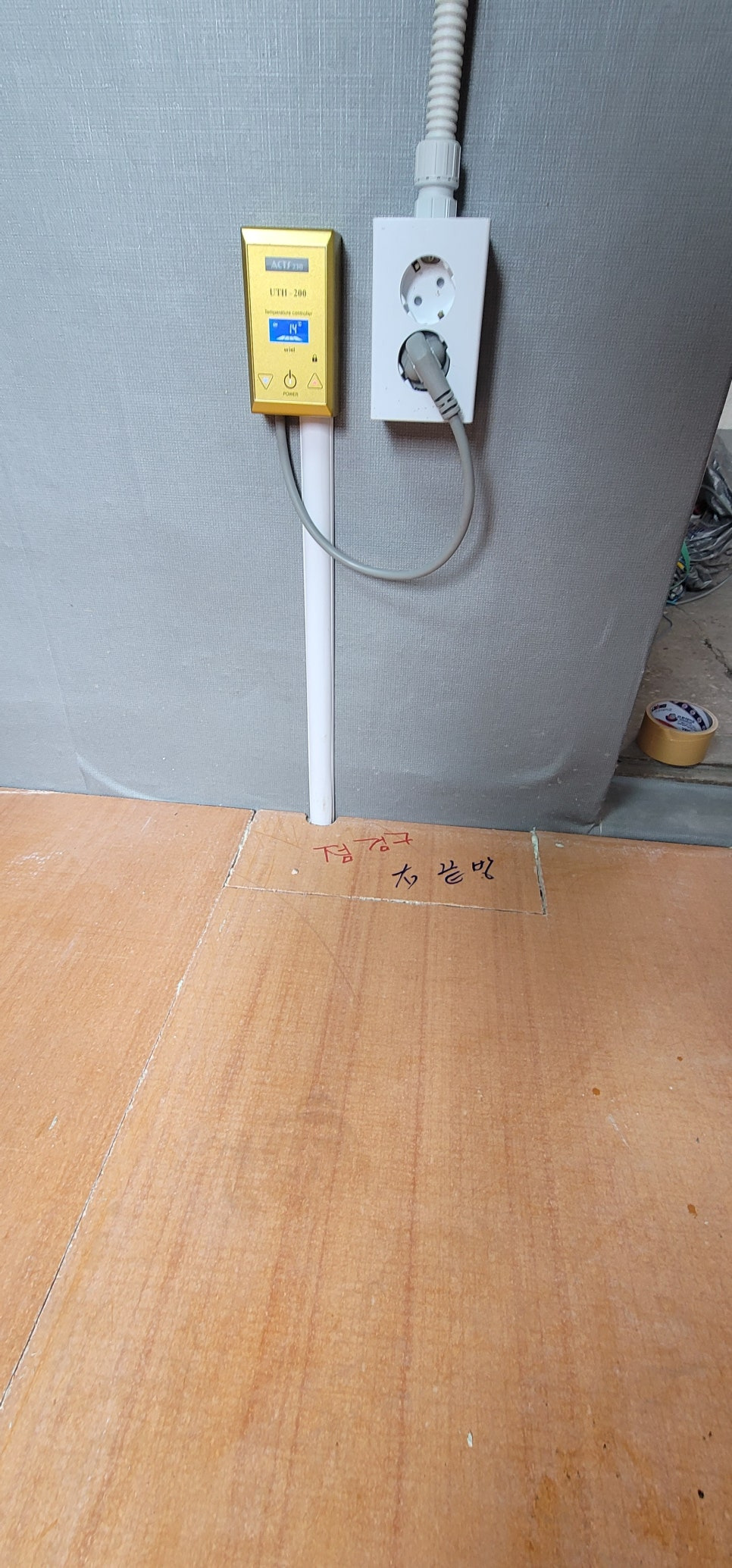

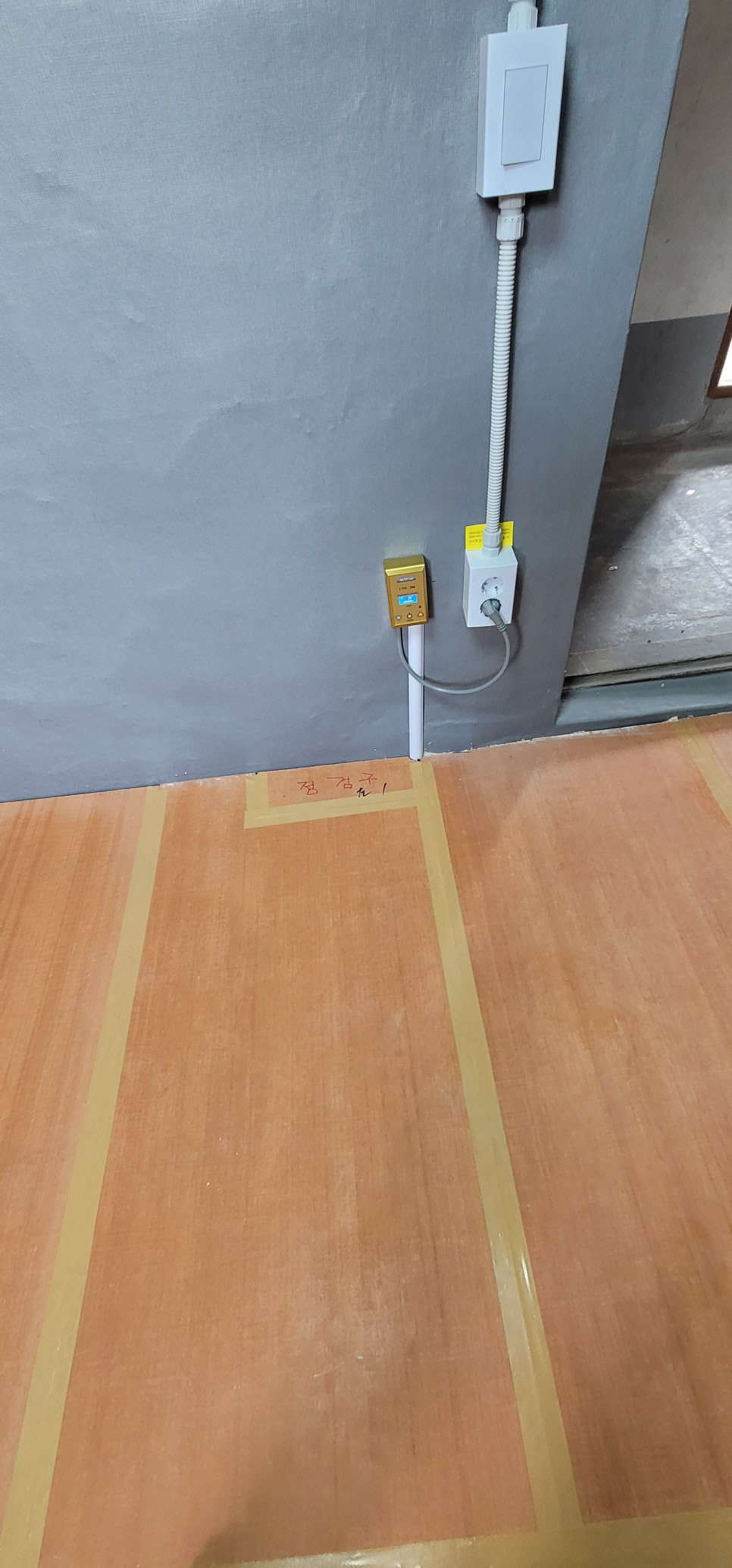

2.열매체전열온수관 : 24평 9실에는 25T온수패널+내경12mm열매체전열온수관 +6mm온돌보드 + 각 실별 온도조절기
◆ 시공일 : 2023년 4월 13~14일
◆시공팀 : 예스온 본사 건식난방 전문시공 1/2팀

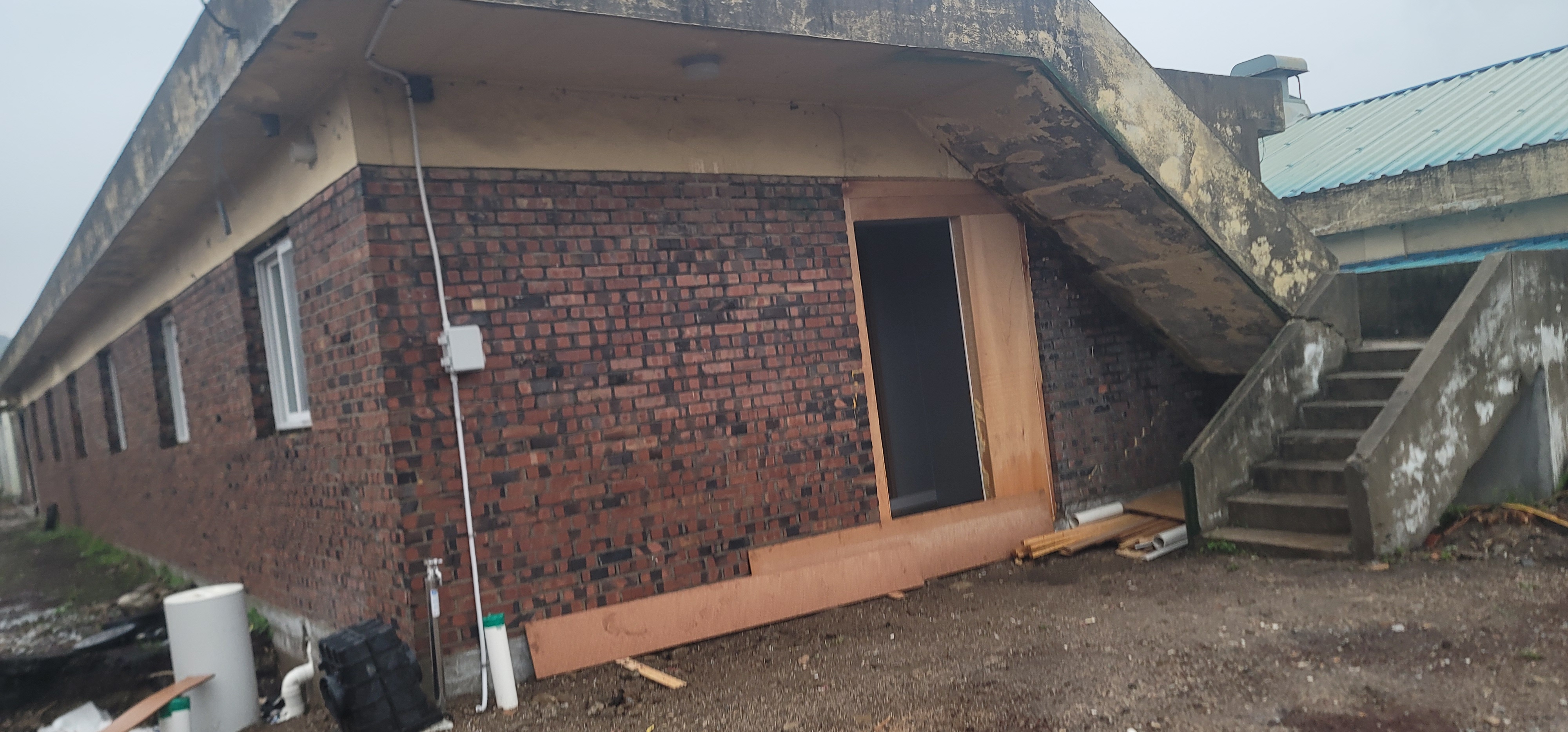

◆시공장소 :
경기도 포천시 설운동

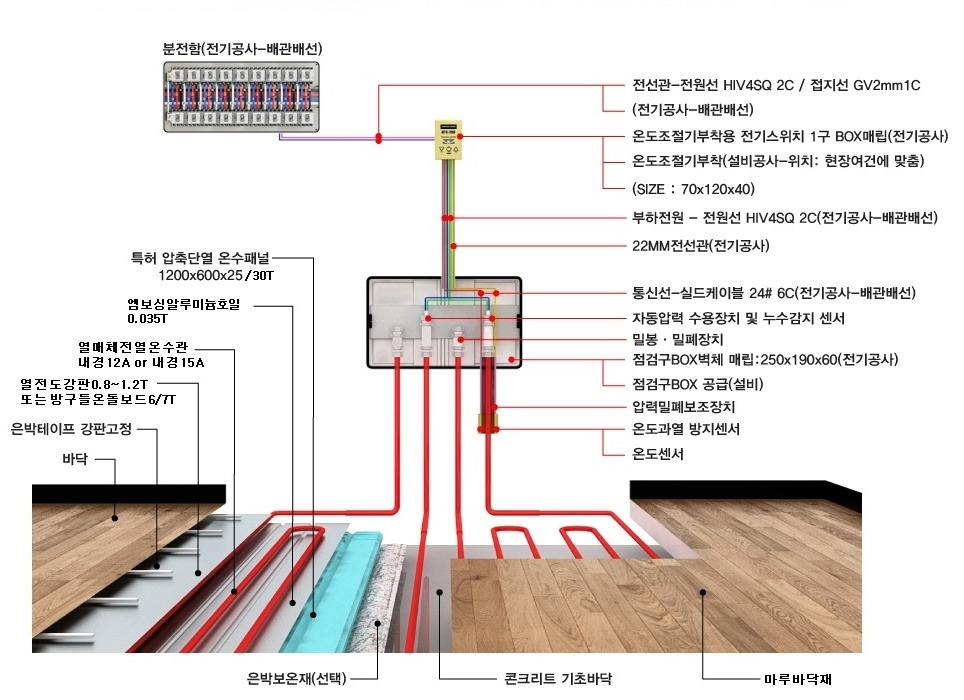

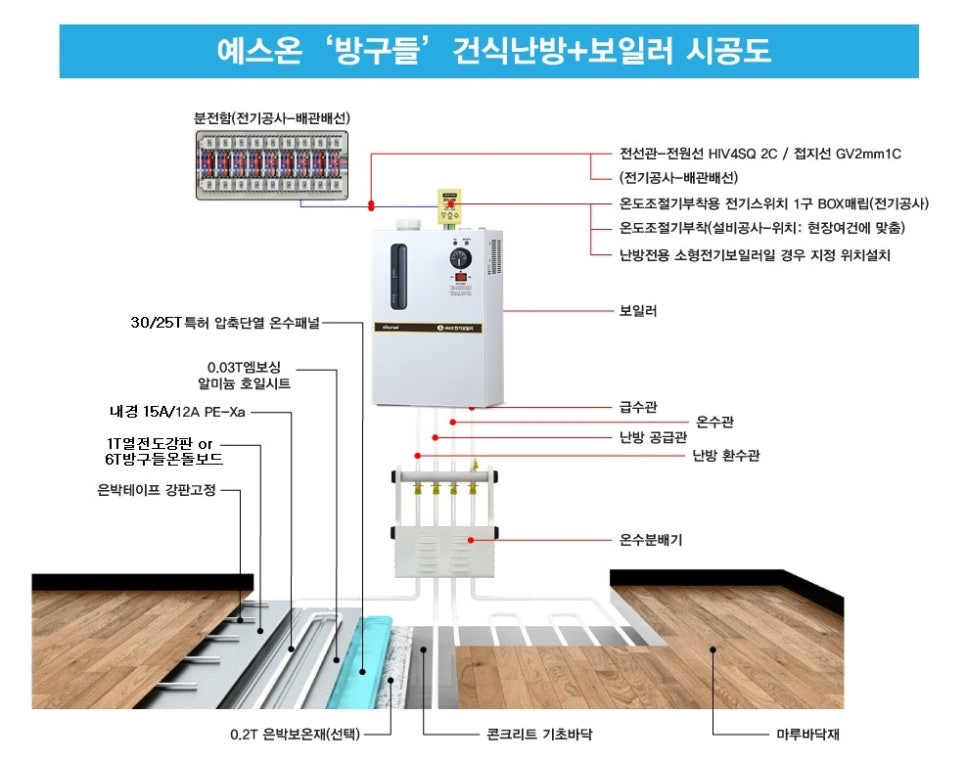

〈건식난방 보일러/전열온수관 시공도〉
